FRANJAS DE SEGURIDAD

Generación automatizada de franjas de servidumbre para líneas de transmisión en AutoCAD DXF y Google Earth KMZ

1

Carga de Datos Topográficos

Planilla Excel (.xlsx, .xls) o CSV con coordenadas UTM y anchos de vano

Arrastra tu archivo aquí o explora tu equipo Formatos admitidos: .xlsx, .xls, .csv (Columnas: Este, Norte, Ancho)
¿Cómo debe ser el formato del Excel? Ver estructura requerida

El archivo debe contener 3 columnas en las primeras posiciones: Este (X), Norte (Y) y Ancho (m). La primera fila es de títulos. El ancho de cada fila corresponde al vano que inicia en esa estructura, por lo que la última fila puede quedar sin ancho.

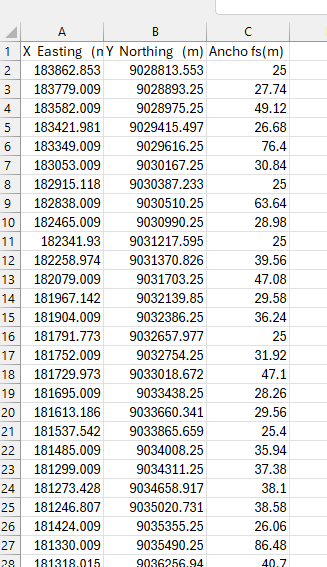

Ejemplo de formato de subida: columnas Este, Norte y Ancho
2

Parámetros Geográficos & KMZ

Proyección UTM de origen y personalización para Google Earth

60%
Translúcido (10%) Sólido (100%)
3

Configuración AutoCAD DXF

Capas CAD, patrones de sombreado (Hatch) y escalas vectoriales
